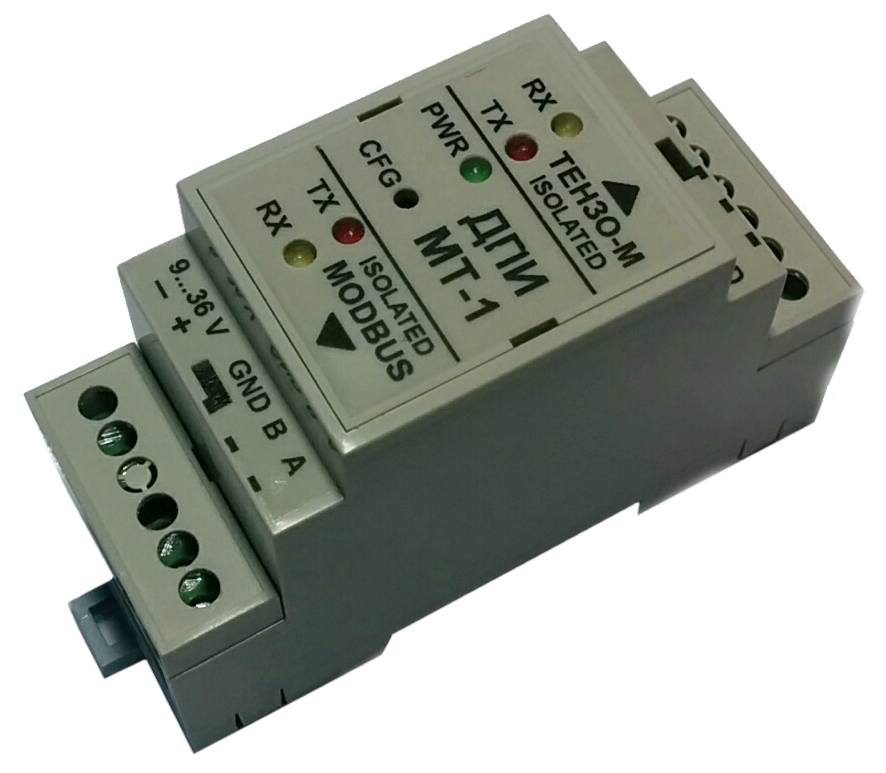

Устройство предназначено для подключения весоизмерительного оборудования, использующее протокол стандарта Тензо-М, к различным ПЛК, персональным компьютерам или SCADA-системам, использующие протокол Modbus RTU. Устройство имеет 1 канал интерфейса RS-485 с поддержкой протокола Тензо-М и позволяет подключать одно весоизмерительное устройство Тензо-М к одному преобразователю ДПИ-МТ-1. Преобразователь ДПИ-МТ-1 поддерживает отображение на шину Modbus RTU полного стека команд протокола Тензо-М. Преобразователь ДПИ-МТ-1 имеет один гальванически развязанный RS-485 интерфейс для подключения по протоколу Modbus RTU, один гальванически развязанный RS-485 интерфейс для подключения к весоизмерительному оборудованию Тензо-М, и разъем для подключения внешнего источника питания постоянного напряжения в диапазоне от 9 до 36 вольт.

Преобразователь ДПИ-МТ-1 предназначен для подключения к весоизмерительному оборудованию c интерфейсом RS-485 и поддерживающими протокол передачи данных стандарта Тензо-М, такие как:
ТВ-003П, ТВ-003/05Н, ТВ-003/05Д, ТВ-014, ТВ-016 и другие.
Так же есть весоизмерительное оборудование, которое использует протоколы передачи данных на базе протокола стандарта “Тензо-М”, но с отличиями в некоторых командах, такие как:
ТВ-011, ТВ-015НД, ТЦ-017П, ТВ-018, ТВ-019 и другие.
Для такого оборудования преобразователь ДПИ-МТ-1 поддерживает только те команды, которые совпадают с описанными в протоколе стандарта “Тензо-М”. Команды «Передать вес НЕТТО» и «Передать вес БРУТТО» одинаковы для всего вышеперечисленного оборудования и поддерживаются преобразователем ДПИ-МТ-1.

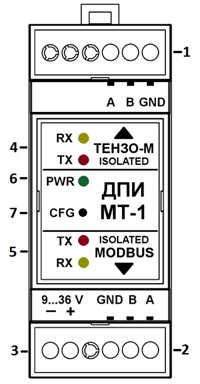

- Светодиодные индикаторы питания и обмена данных по интерфейсам

- Скорость обмена данных по протоколу Modbus RTU: 2400, 4800, 9600, 19200, 38400, 57600, 115200 бодм

- Возможность программно задавать адрес преобразователя ДПИ-МТ-1 на шине Modbus в диапазоне 1…247

- Скорость обмена данных по протоколу Тензо-М: 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод

- Возможность программно задавать адрес подключаемого Тензо-М устройства к преобразователю ДПИ-МТ-1 в диапазоне 1…159

- Настройка параметров устройства возможно через протокол Modbus RTU либо через Wi-Fi портал

Питание

- Диапазон постоянного напряжения питания, 9…36В

- Потребляемая мощность, до 1.5 Вт

Интерфейс RS-485 протокол Modbus RTU

- Разъем, клеммы

- Электрическая прочность изоляции от линии питания и интерфейса RS-485 протокола Тензо-М, не менее 3000 В

- Максимальная длина линии связи, не более, 800 м

- Максимальное количество приборов в сети, не более, 32

- Максимальная скорость передачи данных, до 115200 бит/с

Интерфейс RS-485 протокол Тензо-М

- Разъем, клеммы

- Электрическая прочность изоляции от линии питания и интерфейса RS-485 протокола Modbus-RTU, не менее 3000 В

- Максимальная длина линии связи, не более, 800 м

- Максимальное количество приборов в сети, не более, 1

- Максимальная скорость передачи данных, до 115200 бит/с

Общая информация

- Габаритные размеры, 36.3 x 95.5 x 57.5 мм

- Масса не более, 88 г

- Конструктивное исполнение, на DIN рейку

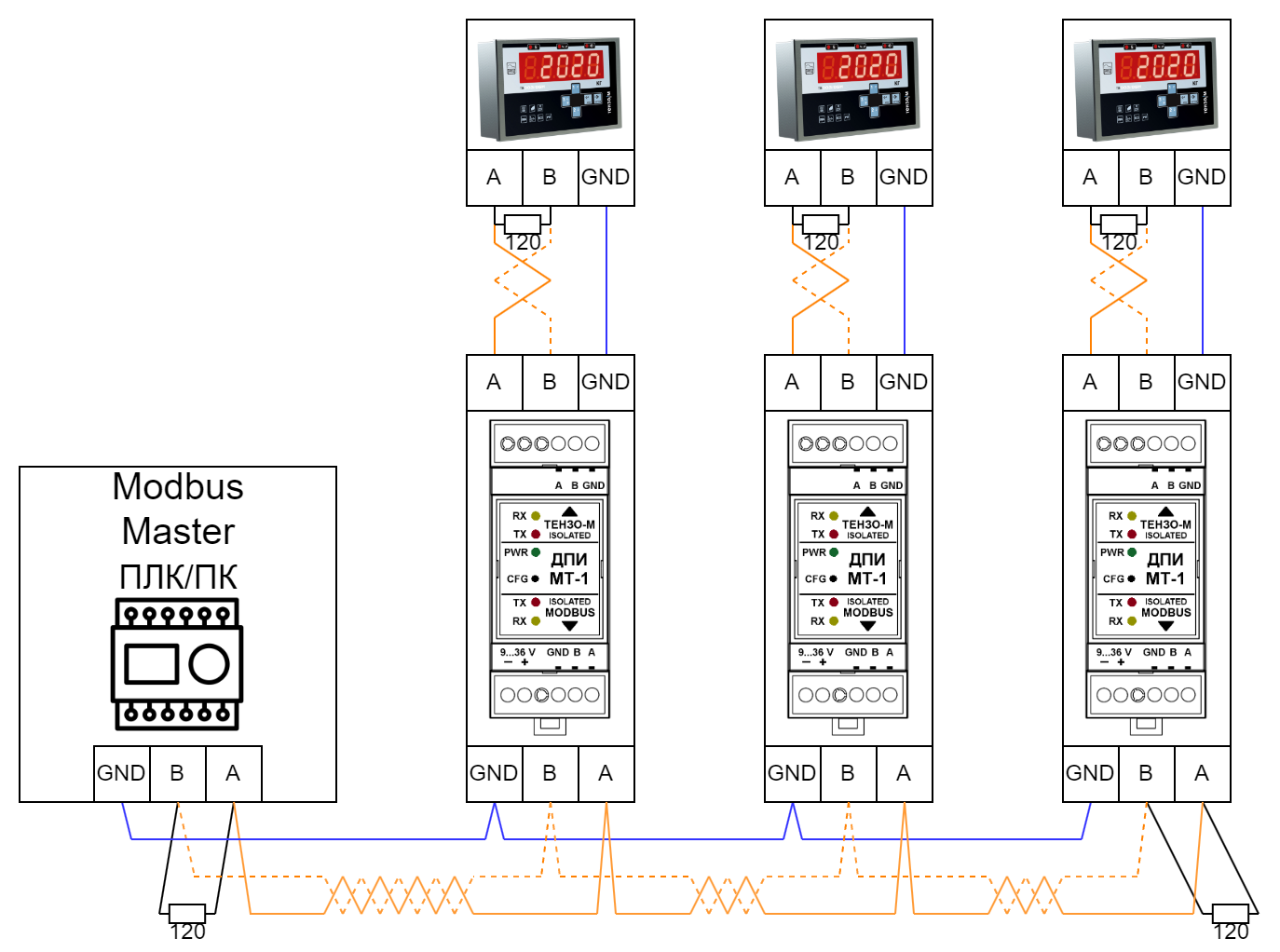

Преобразователь ДПИ-МТ-1 на интерфейсе RS-485 протокола Modbus RTU является slave устройством, возможно подключение до 32 устройств в одному интерфейсу RS-485.
Преобразователь на интерфейсе RS-485 протокола Тензо-М является master устройством, допускается подключение только одного весоизмерительного устройства к интерфейсу.
При протяженности линии более 20 м или при неустойчивой работе рекомендуется подключить терминальные резисторы 120 Ом/0,5Вт параллельно сигналам A и B на следующих устройствах:
- Устройство Modbus master
- Самый удаленный прибор в сети Modbus
- Весоизмерительное устройство с поддержкой протокола Тензо-М
Интерфейс RS-485 протокол Тензо-М в преобразователе ДПИ-МТ-1 уже имеет встроенный терминальный резистор, дополнительный терминальный резистор к нему подключать не требуется.

Для настройки доступны следующие параметры устройства:
Скорость обмена данных по протоколу «Тензо-М», бод: 2400…115200, заводские настройки - 9600
Скорость обмена данных по протоколу «Modbus RTU», бод: 2400…11520, заводские настройки - 9600
Адрес подключаемого Тензо-М весоизмерительного устройства: 1…159, заводские настройки - 2
Адрес устройства в сети Modbus: 1…247, заводские настройки - 2
Настройка параметров доступна через протокол Modbus RTU либо через Wi-Fi портал. Для настройки параметров устройства через протокол Modbus RTU смотрите раздел «Системные команды ДПИ-МТ-1» документа «ДПИ-МТ-1 Modbus команды».
Для настройки устройства через Wi-Fi портал, нажмите и удерживайте кнопку «CFG» на корпусе преобразователя больше 5, но меньше 10 секунд. Вход в этот режим можно отследить по светодиодам, если красные светодиоды перестали мигать и полностью загорелись, и начали мигать желтые светодиоды, то можно отпускать кнопку. На устройстве с доступом к Wi-Fi (смартфон, планшет, ноутбук) зайдите в настройки Wi-Fi и подключитесь к точке доступа с названием «Modbus2TenzoM». Автоматически должен открыться браузер с адресом 192.168.4.1, если этого не произошло, то откройте браузер и вбейте этот адрес в адресной строке. В открывшемся портале, можно перезагрузить устройство или же войти в режим настройки, где можно поменять и сохранить параметры преобразователя. Для того чтобы выйти из режима портала, нажмите еще раз кнопку «CFG» на устройстве либо кнопку «Reset» в портале.

Внимание! Во время настройки устройства, передача данных по протоколам Modbus и Тензо-М не осуществляется.

Для приведения устройства к заводским настройкам, нажмите и удерживайте кнопку «CFG» на корпусе преобразователя больше 10 секунд пока не прекратится мигание желтых светодиодов, отпустите кнопку «CFG». Прибор автоматически перезагрузится с настройками по умолчанию.
