WB485
Радиоудлинитель интерфейса RS-485 через
беспроводное Wi-Fi соединение

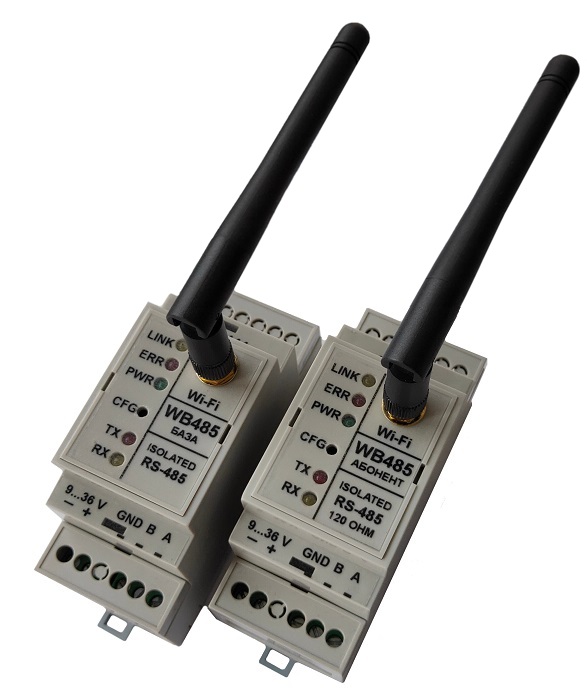

Внешний вид радиоудлинителя: База и Абонент
Розничная стоимость комплекта WB485: По запросу, без НДС
В комплект входит одно устройство База и одно устройство Абонент
Документация: WB485 Руководство по эксплуатации.pdf
Назначение устройства
Базовый комплект содержит одно устройство WB485 База и одно устройство WB485 Абонент и предназначен для создания защищенного беспроводного Wi-Fi соединения на линии RS-485 типа точка - точка до 100 метров. Может использоваться в местах, где затруднена или невозможна прокладка проводного соединения по интерфейсу RS-485.
Общие характеристики
• Поддерживаемая скорость обмена данных по интерфейсу RS-485: 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод.
• Поддерживаемые настройки передачи данных по интерфейсу RS-485: 8 бит данных, 1 стоповый бит, бит четности отсутствует.
• Гальваническая изоляция RS-485 интерфейсов.
• Рекомендуемый интервал между пакетами по интерфейсу RS-485 не менее 100 мс.
• Максимальная длина беспроводной связи: до 100 метров.
• Светодиодный индикаторы: питание, беспроводное подключение, обмен данных по интерфейсу RS-485, ошибка.
Технические характеристики
• Напряжение питания постоянного тока, 9...36В
• Потребляемая мощность, до 1.5 Вт
• Тип линии связи RS-485 двухпроводная
• Интерфейс RS-485 гальваническая развязка, ~3000 В
• Максимальные уровни напряжения на линиях RS-485, от -7 до +12 В
• Максимальная выходная мощность Wi-Fi: 16 дБм.
• Температура рабочая, -30...+45 °С
• Подключение модуля винтовые зажимы
• Габаритные размеры с антенной, 36.5 x 141 x 92 мм
• Масса не более, 100 гр
• Конструктивное исполнение на DIN рейку

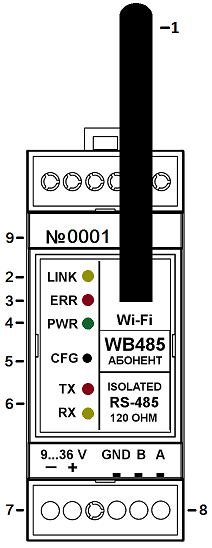

Расположение основных элементов на устройстве
Панель подключения и индикации
1) Wi-Fi антенна
2) Индикация Wi-Fi подключения
3) Индикация ошибки
4) Индикация питания
5) Кнопка конфигурации и сброса настроек
6) Светодиодная индикация передачи данных через RS-485
7) Внешнее питание 9…36 В
8) Изолированный порт RS-485
9) Номер устройства (Номера устройств Базы и Абонента должны совпадать)

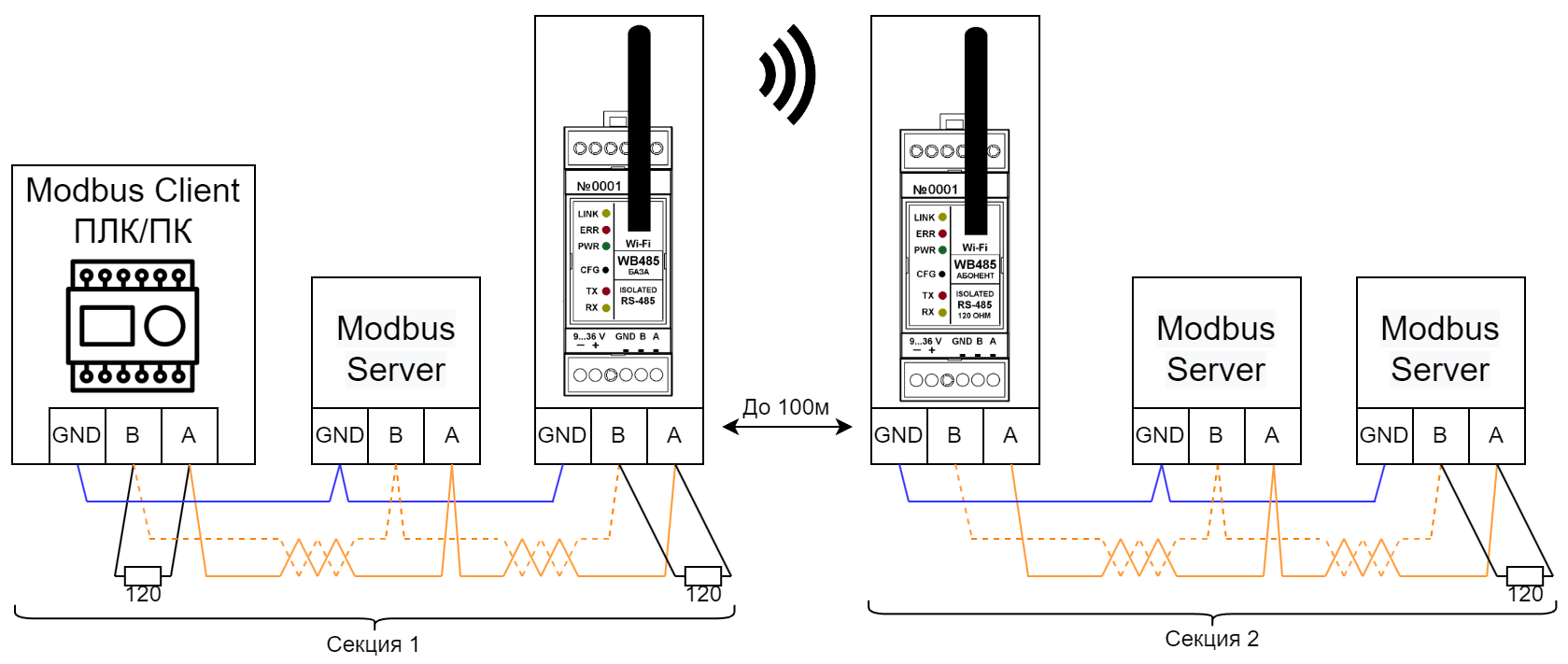

Рекомендуемая схема подключения на примере протокола Modbus RTU
Радиоудлинитель разбивает линию RS-485 на две секции, которые общаются между собой по беспроводному Wi-Fi соединению. В первой секции устанавливается ведущее устройство (Modbus client) в качестве которого может выступать программируемый логический контроллер, персональный компьютер, одноплатный компьютер или иное устройство с поддержкой RS-485 интерфейса. К ведущему устройству подключаются устройство WB485 База и, если требуется ведомые устройства (Modbus server). Во второй секции первым устройством устанавливается устройство WB485 Абонент и к нему подключаются остальные ведомые устройства.
Максимальное расстояние связи между устройствами составляет 100 метров при условии прямой видимости, если же сигнал преграждает внешнее препятствие (деревья, строения и т.д.), то расстояние будет меньше.
Номера устройств База и Абонент (указано на корпусе приборов), должны совпадать, передача данных между устройствами с разными номерами не производится.
Адреса всех ведомых устройств в секции 1 и 2 должны различаться между собой, устройства WB485 База и WB485 Абонент не имеют адресов на линии RS-485.
Скорость передачи данных может быть одинакова или различна в разных секциях, но внутри каждой секции все устройства должны иметь одинаковую скорость передачи данных.
При протяженности линии RS-485 более 20 м или при неустойчивой работе рекомендуется подключить терминальные резисторы 120 Ом/0,5Вт параллельно сигналам A и B на первом и последнем устройстве к каждой секции.
Устройство WB485 Абонент устанавливается первым устройством в секции 2 и уже имеет встроенный терминальный резистор, дополнительный терминальный резистор к нему подключать не требуется.
Настройка скорости обмена данных через Wi-Fi портал
По умолчанию устройства настроены на скорость передачи данных 9600 бод. Изменить скорость можно через Wi-Fi портал устройств. Нажмите и удерживайте кнопку «CFG» больше 5, но меньше 10 секунд. Индикация входа в режим - закончено мигание красных светодиодов, и начали мигать желтые светодиоды, то можно отпускать кнопку. Далее с помощью устройства с поддержкой Wi-Fi (смартфон, планшет, ноутбук), выберете точку доступа с
с названием «WB485_Base_Settings» для устройства База и «WB485_Abonent_Settings» для устройства Абонент.
Автоматически должен открыться браузер с адресом 192.168.4.1, если этого не произошло, то откройте браузер и введите этот адрес в адресную строку. В открывшемся портале, можно перезагрузить устройство или настроить скорость передачи данных для данного устройства (каждое устройство настраивается отдельно). Для того чтобы выйти из режима настройки, нажмите еще раз кнопку «CFG» на устройстве либо кнопку «Reset» в меню настроек в браузере.
Внимание!!! Во время настройки устройств, соединение между ними отсутствует, трансляция данных блокируется.
Сброс скорости обмена по умолчанию
Для приведения устройства к заводским настройкам, нажмите и удерживайте кнопку «CFG» больше 10 секунд. Процесс можно отследить по светодиодам, сначала 5 секунд будут мигать красные светодиоды, потом 5 секунд желтые светодиоды, после сброса все светодиоды погаснут, кнопку можно отпустить. После сброса скорость обмена данных установится 9600 бод
